高精度3D扫描逆向建模医疗器械｜案例

一、扫描现场

本次项目客户为某制药厂，需要对针头、支架、接头等医疗器械进行3D扫描和逆向建模，现场扫描工作在无尘实验室中进行。

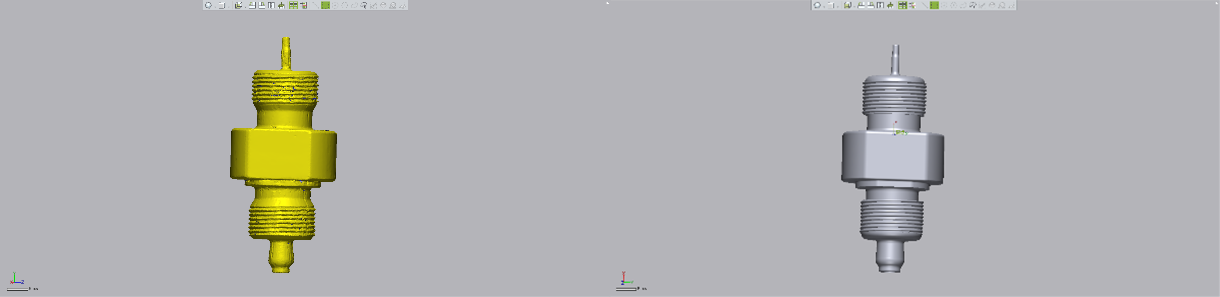

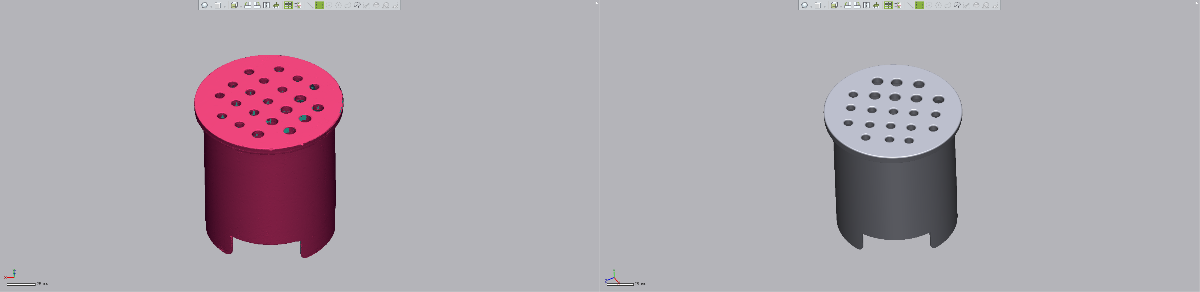

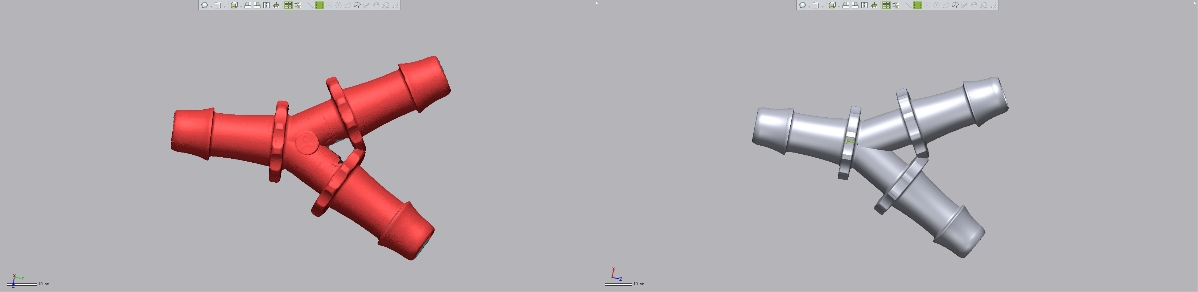

二、3D扫描数据&3D逆向建模成果

三、高精度3D扫描

不喷粉、不贴点、高精度3D扫描

客户方需要扫描的物品为实验用相关医疗器械，基本是由光面不锈钢材质，反光程度较高，但由于医疗器械的特殊用途，客户方不允许喷粉、贴点等额外辅助扫描的操作，这就为扫描工作带来了极大地挑战。

基于项目基本情况，我公司决定采用设备：FARO Design Scan Arm 2.5C 进行现场三维数据采集。该设备采用绿色激光光源，对高反光、黑色等特殊材质具有更高的识别度，现场扫描无需喷粉、无需贴点，圆满完成了本次的三维数据采集工作，为后续逆向建模奠定了坚实的基础。

四、逆向建模

1. 精度0.1mm

FARO Design Scan Arm 2.5C 采集的3D数据，最高精度可达0.025mm，我们将原始数据拼接、去噪最终转化为逆向建模软件所能识别的stl格式，同时stl格式也可以直接用于3D打印生产。

我们在此高精度三维采集设备stl数据的基础上，进行3D逆向建模，精度可达0.1mm，基本满足了绝大多数的项目需求，诸如3D打印、开模具、复制产品、二次设计、三维存档等需求。

2. 格式多种多样

逆向建模的数据支持多种多样的数据格式，诸如通用格式stp，或者solidworks、catia、Pro E等软件的通用格式。

五、高质量数据交付

1. 短周期内快速完成交付

本次项目服务历时10天，完成客户方三十余件产品的上门采集数据、逆向建模工作

2. 优质到位的客户服务

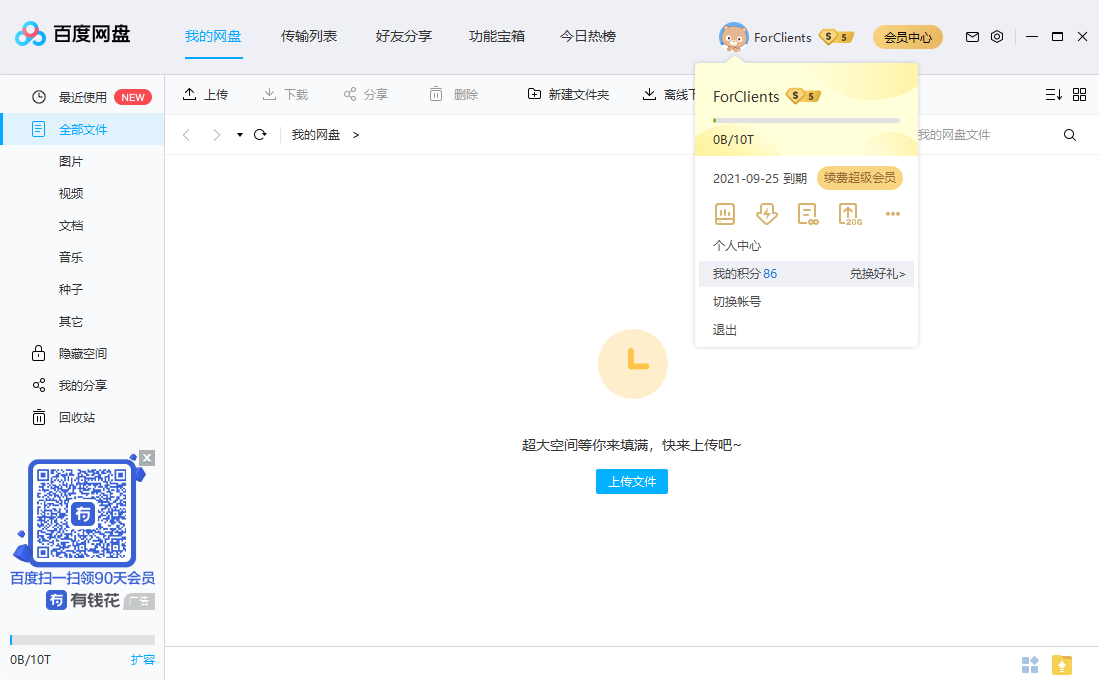

高精度3D扫描结果以stl格式存储，数据量相对较大，经压缩后数据大小依然高达几个GB，微信、邮箱等不太适合进行数据传输，因此我们采用百度网盘的形式，并为客户准备了超级会员账户，方便客户快速实现数据的下载工作。
